Высококачественная повышающая конверсия SD/HD в 4K
Новый конвертер AJA FS3 сочетает в себе проверенную профессиональной индустрией технологию кадровой синхронизации AJA с технологией высококачественной повышающей 4K-конверсии, что позволяет беспроблемно интегрировать SD-
Повышающая конверсия до 4K
Переход на формат 4K никогда не был и не будет мгновенным процессом. Устаревшие форматы сигнала и архивные материалы нуждаются в соответствующей схеме интеграции в 4K-среду. Благодаря уникальным алгоритмам преобразования видеосигнала AJA, модель FS3 поддерживает повышающую конверсию сигнала SD-, HD- и 3G-SDI в 4K- или
Гибкие коммутационные возможности
Входы конвертера AJA FS3 поддерживают BNC- и оптоволоконное* подключение SD- или
Сквозной вход референсного сигнала позволяет синхронизировать AJA FS3 с остальным оборудованием в студии и повысить надёжность работы всей рабочей среды.
* Оптоволоконные входы и выходы являются опциональной возможностью.
Технология аппаратной конверсии AJA
Инженеры AJA вложили в модель AJA FS3 ту же высококачественную технологию преобразования видеосигнала, которой обладают и все прочие конвертеры AJA. Это позволяет с гарантировать высочайшее качество интеграции устаревших видеоформатов в 4K-производство.

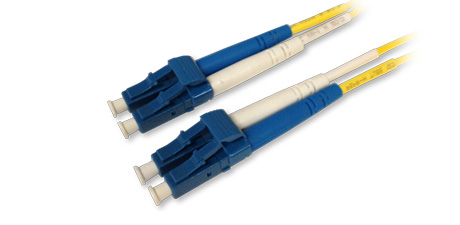

Опциональные оптоволоконные входы и выходы
Опциональная поддержка оптоволоконных интерфейсов позволяет напрямую подключать к конвертеру AJA FS3 оптоволоконные кабели длиной до 10 км без необходимости в отдельном конвертере оптоволоконного стандарта в коаксиальный SDI.
Поддерживаемые оптоволоконные модули:
- Модули с одноканальными LC-разъёмами
- Модули с одноканальными SC-разъёмами
- Модули с двухканальными LC-разъёмами
Оптоволоконные опции CWDM
Оптоволоконные входы и выходы позволяют выбрать CWDM
Возможные CWD-опции:
- Двойной TX 1271/1291
- Двойной TX 1311/1331
- Двойной TX 1351/1371
- Двойной TX 1391/1411
- Двойной TX 1431/1451
- Двойной TX 1471/1491
- Двойной TX 1511/1531
- Двойной TX 1551/1571
- Двойной TX 1591/1611
Конверсия субтитров
Конвертер AJA FS3 поддерживает субтитрование и преобразование субтитров между SD/HD- и 4K-форматами, включая полную поддержку стандартов CEA-608 и CEA-708. AJA FS3 позволяет сохранить субтитры даже при конверсии видеоформатов, что избавляет от необходимости заново интегрировать субтитры в поток после конверсии.
Поддержка Active Format Description
Автоматическая интеграция данных Active Format Description позволяет корректно согласовать преобразованный сигнал. Таким образом, вам не придётся отдельно интегрировать

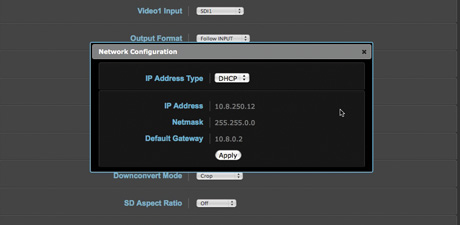

Удаленное управление и настройка
Конвертер AJA FS3 обладает сетевым интерфейсом и поддерживает
Для удобной интеграции в уже применяемую в студии систему автоматизации конвертер AJA FS3 также поддерживает внешние управляющие

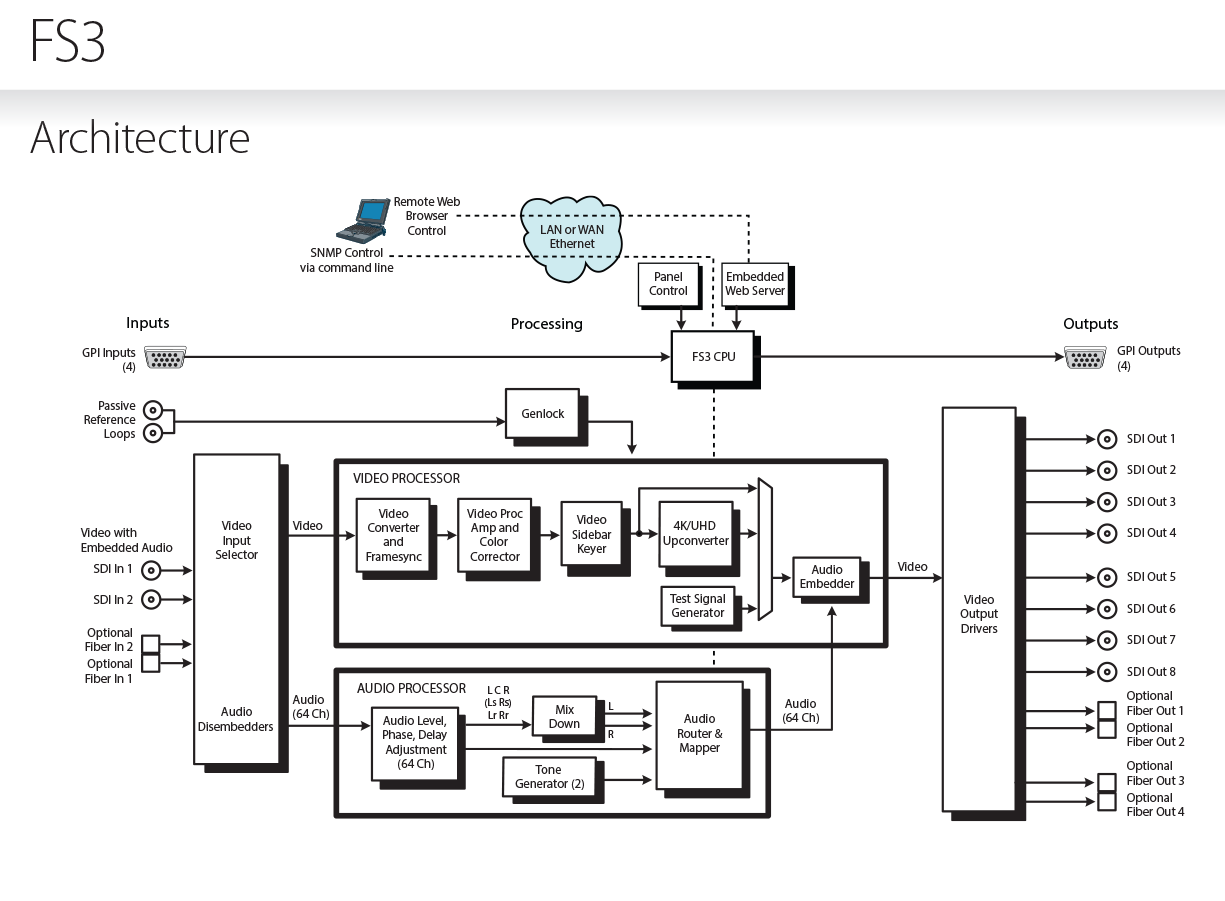

Архитектура
AJA FS3 отвечает всем жёстким требованиям инженеров телевещания и живого производства, одновременно обеспечивая потрясающую функциональную и коммутационную гибкость. Вы сможете выбирать из множества различных опций ввода сигнала, конвертировать самые различные видеоформаты и свободно маршрутизировать сигнал на все доступные выходы одновременно.
Два блока питания — основной и резервный — гарантируют бесперебойную работу AJA FS3 даже при выходе из строя одного из них.

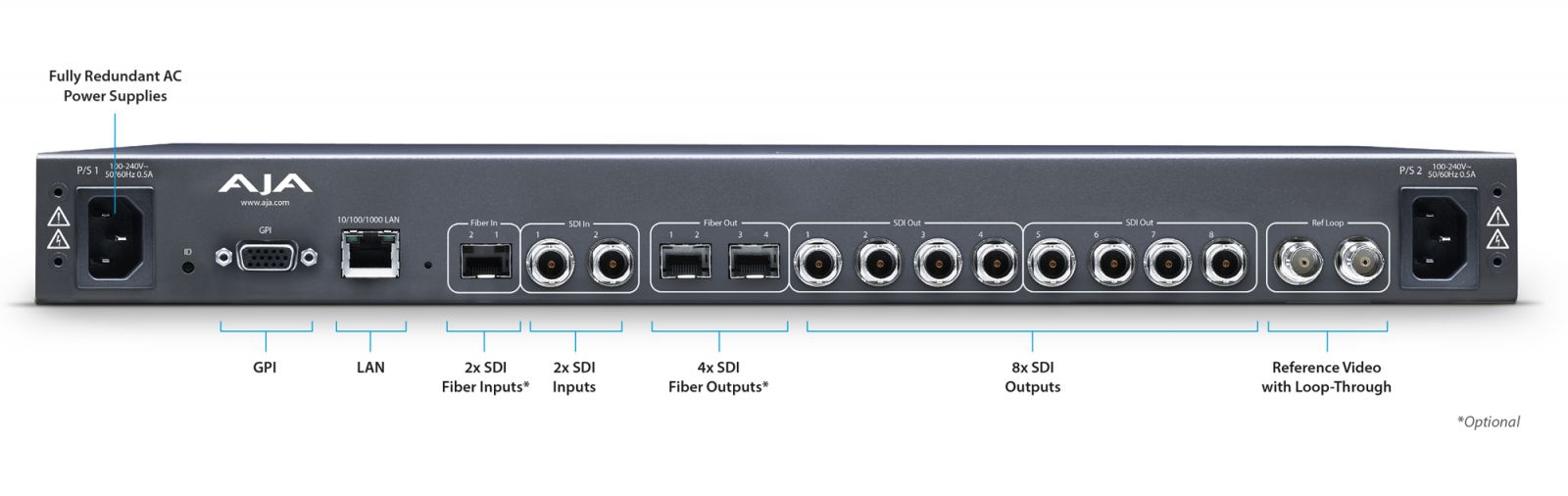

Коммутационные возможности
AJA FS3 использует стандартное
Цифровой видеовход
- Четыре входа 3G-SDI, два разъёма BNC или до двух оптоволоконных разъёмов (опционально)
- Поддержка единого видеопотока, переданного по четырём физическим каналам
-
SD/HD/3G-SDI, SMPTE-259/292/424, 8- или 10-битный:
- Single Link SD/HD/3G-SDI
-
Dual-Link HD-SDI (2×1.5G), SMPTE -372 -
3G-SDI Level A, Level
B-DL или Level B-DS
-
Оптоволоконный SDI, SMPTE-297, 8- или 10-битный (опционально):
- Модули с одноканальными LC-разъёмами
- Модули с одноканальными SC-разъёмами
- Модули с двухканальными LC-разъёмами
-
Форматы и кадровые частоты:
- 525i59.94, 625i50
- 720p50/59.94
- 1080i50/59.94
- 1080p23.98/24/25/29.97/50/59.94
- 1080PsF23.98/24/25/29.97/50/59.94
- 2048×1080p23.98/24/25/29.97/50/59.94
Цифровой аудиовход
- 64 каналов через четыре 16-канальных деэмбеддер (один деэмбеддер на каждый SDI-вход)
- SD/HD/3G-SDI, SMPTE-272/299
- 20-битное (SD) или 24-битное (HD/3G) разрешение с частотой сэмплирования 48 кГц
- Интегрированный конвертер частоты сэмплирования
Цифровой видеовыход
- Двенадцать выходов 3G-SDI, 8 разъёмов BNC и до 4 оптоволоконных каналов (опционально)
- Вывод преобразованного сигнала на все выходы одновременно
-
SD/HD/3G-SDI, SMPTE-259/292/424, 8- или 10-битный:
- 12 копий сигнала подаются на выходы Single Link SDI)
- Dual 3G-SDI для 4K/UHDp23.98/24/25/29.97 (6 копий подаются на выходы Dual Link SDI)
- Quad 3G-SDI для 4K/UHDp50/59.94 (3 копии сигнала подаются на выходы Quad Link SDI)
-
3G-SDI Level A, Level
B-DL или LevelB-DS - Форматы 4K/UHD-сигнала: Quadrant (Square Division) или 2SI (Two Sample Interleave)
-
Оптоволоконный SDI, SMPTE-297, 8- или 10-битный (опционально):
- Модули с одноканальными LC-разъёмами
- Модули с одноканальными SC-разъёмами
- Модули с двухканальными LC-разъёмами
-
Форматы и кадровые частоты:
- 525i59.94, 625i50
- 720p50/59.94
- 1080i50/59.94
- 1080p23.98/24/25/29.97/50/59.94
- 1080PsF23.98/24/25/29.97/50/59.94
- 2Kp23.98/24/25/29.97/50/59.94
- 2160p23.98/24/25/29.97/50/59.94 (UHD-1)
- 4Kp23.98/24/25/29.97/50/59.94
Цифровой аудиовыход
- 64 каналов через четыре 16-канальных эмбеддер
- SD/HD/3G-SDI, SMPTE-272/299
- 20-битное (SD) или 24-битное (HD/3G) разрешение с частотой сэмплирования 48 кГц
- Аудиоматрица 64×64 (моно)
Видеообработка
- Управление усилением сигнала
- Коррекция цветности
- Контроль легальности видеопотоков
- Конверсия кадровых частот (3:2, 1:2, 2:1)
- Задержка в пределах до 6 кадров с управлением по горизонтали и вертикали
- Конверсия субтитров (CEA-608 и CEA-708)
-
Определение
AFD-данных на входе с управлением при понижающей конверсии, сквозным их выводом или перезаписью -
Функция
стоп-кадра (в ручном режиме или при потере входного сигнала) с отображением чёрного экрана или последнего хорошего кадра - Масочный генератор для заливки фона
- Генератор тестовых таблиц
Повышающая конверсия
- Из SD/HD/2K в UHD/4K
- Из SD в HD/2K
- Режим «Zoom 14:9»: отображается как изображение с соотношением сторон 4:3, увеличенное под соотношение 14:9 с черными боковыми полосами.
- Режим «Zoom Letterbox»: отображается как изображение, увеличенное до заполнения всего экрана.
- Режим «Zoom Wide»: отображается как изображение, одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.
Понижающая конверсия
- Из HD/2K в SD
- Аппаратная 10-битная
- Режим «Anamorphic»: полноэкранный
- Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
- Режим «Crop»: изображение обрезается до нового размера экрана.
Кросс-конверсия
- Аппаратная 10-битная
- Из1080i в 720p
- Из 720p в 1080i
- Из 1080p в 720p
- Из 720p в 1080p
Преобразование кадровых форматов
- Режим «Letterbox»: преобразовывает SD изображение из режима «anamorphic» в режим «letterbox».
- Режим «H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
- Режим «SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
- Режим «V Crop»: преобразовывает «SD letterbox» материал в анаморфный формат.
Масштабирование
- Зуммирование и панорамирование
- Изменение положения участка изображения
- Выделение определённого участка изображения для масштабирования
Аудиообработка
- Аудиоматрица 64×64 (моно), 1 вход на 1 выход, 1 вход на несколько выходов
-
Независимое управление каждым каналом:
- Усиление: от +18 до -18 дБ с шагом 0,5 дБ
- Задержка: от -16 мс до 256 мс с шагом 20,8 мкс
- Инвертор фаз
-
Конверсия звука 5.1 или 7.1
в стерео-миксдаун с контролем усиления - Генератор тестовых звуков
Таймкод
- SDI RP188 через SDI BNC
Вход опорного сигнала
-
Поддержка стандартов Color Black
и Tri-Level Sync - Сквозной интерфейс без законцовки
Сетевой интерфейс
- 10/100/1000 Ethernet (RJ-45)
-
Интегрированный
вэб-сервер обеспечивает дистанционное управление устройством
Управление
- Вход/выход GPI, 15-контактный D-разъем:
| 1 | GND | 9 | GPI OUT 2 |
| 2 | GPI IN 1 | 10 | GPI I/O GND 3 |
| 3 | GPI IN 2 | 11 | GPI I/O GND 4 |
| 4 | GPI IN 3 | 12 | GPI OUT 3 |
| 5 | GPI I/O GND 1 | 13 | GPI OUT 4 |
| 6 | GND | 9 | NC |
| 7 | GPI IN 4 | 15 | GND |
| 8 | GPI OUT 1 |
-
RS-422,
Sony-совместимый 9-контактный протокол (зарезервирован для будущего использования)
Физические параметры
- Ширина: 44,45 см
- Глубина: 40,65 см
- Высота: 1RU (4,44 см)
- Вес: 3,56 кг
- Питание: 100 — 240 В AC, 50/60 Гц (два блока питания — основной и резервный), номинальная потребляемая мощность 55 Вт, максимальная потребляемая мощность 80 Вт, максимальный ток потребления 15 А.
- Рабочая температура: от 0 до +40 градусов Цельсия
- Относительная влажность: 0 — 90%, без конденсации
