Teranex Express

Качество Teranex, теперь в Ultra HD

Intro

Teranex Express — первый в мире процессор для повышающей и понижающей конверсии SD-, HD- и Ultra HD-материалов в реальном времени. Использование современных запатентованных алгоритмов обеспечивает самое высокое качество обработки, которое по достоинству оценили ведущие телекомпании и киностудии во всем мире. Teranex Express позволяет с 10-битной точностью выполнять 178 вариантов преобразования между форматами SD, HD и Ultra HD. Реализована поддержка звука, скрытых субтитров, тайм-кода и других параметров.

Универсальная функциональность

Идеальный выбор для прямых трансляций, постпроизводства и вещания

Teranex Express в реальном времени выполняет преобразование материала из SD в любые разновидности HD и Ultra HD, поэтому его можно использовать для вывода изображения на уличные светодиодные экраны и цифровые панели во время живых концертов и спортивных состязаний. Процессор великолепно подходит для понижающей и повышающей конверсии на телестудиях, а также для создания новых мастер-копий в формате Ultra HD на основе старых пленок в SD и HD. Модель Teranex Express будет незаменимой и в передвижных телевизионных станциях, выполняя преобразование форматов и синхронизацию видео для трансляции в прямом эфире.

Знакомый дизайн

Панель управления Teranex

В Teranex Express используется удобная панель управления, которой оснащены процессоры Teranex 2D и 3D. Встроенный ЖК-дисплей обеспечивает легкую навигацию по меню. Вместе с живым видео он позволяет отображать формат источника и частоту кадров, поэтому внешний монитор не требуется. Модель имеет стильную переднюю панель и отличается компактными размерами, занимая всего одно место в стойке. Благодаря этому процессор не только отлично смотрится в студии, но и идеально подходит для передвижных телевизионных станций, а с универсальным блоком питания он может работать в любой стране мира.

Familiar

178 вариантов преобразования

Идеальная конвертация SD-, HD- и Ultra HD-материалов

Teranex Express позволяет в реальном времени выполнять 178 вариантов повышающей и понижающей конверсии между SD, HD и Ultra HD. Процессор можно использовать для преобразования форматов, а также для синхронизации эфирных видеомикшеров с камерами или внешними источниками без функции genlock. При конвертации сохраняются тайм-код и скрытые субтитры, а звуковое сопровождение всегда синхронизируется с видео, поэтому полученный материал будет готов для монтажа или трансляции.

Transparent

Convertions

Полное сохранение тайм-кода и скрытых субтитров во время преобразования. Точная синхронизация звука и изображения.

Современные интерфейсы

Разъемы вещательного качества для бесперебойной работы

В модели Teranex Express используются самые современные интерфейсы профессионального уровня. Впервые в мире реализована поддержка 12G-SDI с возможностью подключения любого существующего SDI-оборудования. Есть вход для синхронизации сигналов разных устройств и возможность установки дополнительного оптоволоконного модуля, позволяющего передавать видео на расстояние до 45 км.

Familiar

12G-SDI

Многоскоростной SDI-интерфейс для SD, HD и Ultra HD

Teranex Express — первый в мире вещательный процессор, оснащенный разъемами 12G-SDI. Благодаря тому, что они поддерживают разную скорость передачи данных, можно работать с сигналами 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI и SD-SDI. Это обеспечивает полную совместимость с существующим SD-, HD- и Ultra HD-оборудованием. С помощью нового интерфейса обмен данными выполняется со сверхвысокой скоростью 12 Гбит/с, которой достаточно для обработки прогрессивного видео в Ultra HD с частотой до 60 кадров/с. Таким образом, Teranex Express позволяет использовать даже новые форматы, что делает эту модель самым универсальным решением.

Качество Teranex

Высокая детализация, резкость и четкость изображений

Teranex Express использует прогрессивную технологию, позволяющую выполнять обработку на пиксельном уровне. Процессор обеспечивает 10-битную точность и исключительно качественное устранение чересстрочности. Новые алгоритмы масштабирования Ultra HD дают возможность в реальном времени выполнять интерполяцию изображений, в которых сохраняются мельчайшие детали и отсутствуют артефакты. Благодаря такому функционалу материал, полученный с помощью Teranex, полностью идентичен оригинальной копии.

10 Bit


Quality

Высококачественное устранение чересстрочности

Запатентованная технология PixelMotion и многовекторная фильтрация

Для устранения чересстрочности используются запатентованные алгоритмы PixelMotion, позволяющие создавать прогрессивные кадры путем обработки каждого пикселя в изображении. Благодаря этому сохраняется вертикальное разрешение, что обеспечивает более высокое качество полученного материала. Алгоритм PixelMotion сохраняет детали исходного видео, а в сочетании с многовекторными диагональными фильтрами он устраняет возникающие при конвертации искажения, гарантируя ровные края и идеально четкое изображение.

10 Bit


Quality

Работа с видео

Изменение цвета, пропорций кадра и других параметров

Все инструменты, необходимые для коррекции цвета, преобразования форматов и изменения пропорций кадра, собраны в одном месте. Элементы управления и многофункциональные меню Teranex Express позволяют настраивать яркость, насыщенность, цвет, уровень черного, цветоразность R-Y/B-Y, резкость и другие параметры. С помощью ЖК-дисплея, встроенного в переднюю панель, можно контролировать все изменения во время работы в прямом эфире.

Control

Дополнительные данные

Поддержка многоканального звука, тайм-кода и субтитров

Видеосигнал содержит не только изображение, поэтому в Teranex реализована поддержка до 16 каналов звука, тайм-кода и данных VANC для скрытых субтитров. Процессор способен работать со звуком, закодированным в Dolby. Благодаря этому при повышающей и понижающей конверсии не требуется выполнять дополнительную обработку аудио. Teranex Express всегда сохраняет субтитры, а также обеспечивает полную синхронизацию аудио и тайм-кода с изображением.

Ancillary

Выбор телекомпаний

Всемирно известный брендTeranex

Имя Teranex хорошо известно профессионалам отрасли как синоним высокого качества, поэтому для конвертации видеоматериалов многие телекомпании выбирают именно это решение. Запатентованные алгоритмы 10-битной обработки и точное устранение чересстрочности позволяют добиться идеального изображения, а значит, проблемы совместимости форматов останутся в прошлом.

Teranex Express

Преобразование в реальном времени для прямой трансляции, постпроизводства и вещания

МАССОВЫЕ МЕРОПРИЯТИЯ

Повышающая конверсия для воспроизведения на 4K-экранах

В Teranex Express используются все самые последние алгоритмы для изменения размера изображения. Благодаря этому полученный после конвертации материал подходит для показа на широких 4К-экранах. С помощью HD-камеры можно снимать зрительскую аудиторию, а Teranex Express выполнит повышающую конверсию в режиме реального времени. Процессор является идеальным решением для массовых мероприятий, таких как концерты, конференции и богослужения, когда для вывода видео на проекторы и HD-дисплеи необходимо выполнять преобразование разных материалов.

ПОСТПРОИЗВОДСТВО

Конвертация SD- и HD-материалов в формат Ultra HD

Студия, оснащенная Teranex Express, готова к работе над любым проектом. Обеспечивая 178 вариантов повышающей и понижающей конверсии, процессор позволяет быстро выполнять преобразование между форматами SD, HD и Ultra HD. Запатентованная технология PixelMotion и многовекторная фильтрация гарантируют, что полученная копия не будет иметь визуальных отличий от оригинала. Teranex Express — самый быстрый и качественный способ конвертации SD-, HD- и Ultra HD-материалов!

ВЕЩАНИЕ

Создание мастер-копий в Ultra HD для трансляции с HD-разрешением

Вещательные сети могут использовать Teranex Express для преобразования любого контента между SD и HD, а в будущем — и для работы с разрешением Ultra HD. Это позволяет телекомпаниям в любой момент времени перейти с формата HD на Ultra HD. Благодаря тому, что в Ultra HD и HD пропорции кадра одинаковы, отпадает необходимость в центрировании. Процессоры Teranex известны качеством получаемого изображения и сохранением его деталей, поэтому выполняемая в реальном времени понижающая или повышающая конверсия обеспечит самый высокий уровень трансляции.

Teranex Express

Качество и надежность вещательного уровня

Имея стильную переднюю панель из полированного алюминия, Teranex Express не только прекрасно смотрится в студии, но и отличается исключительной долговечностью. Благодаря компактным размерам процессор можно использовать в передвижных телевизионных станциях и переносных стойках, а встроенный ЖК-дисплей и знакомая панель управления Teranex обеспечивают удобный контроль и надежную работу в круглосуточном режиме.


Панель управления

Знакомые элементы управления Teranex

В Teranex Express все элементы управления, необходимые для конвертации материалов, собраны на передней панели. ЖК-дисплей позволяет осуществлять предварительный просмотр видео, а индикация кнопок показывает статус выполняемого преобразования. Teranex Express имеет такую же переднюю панель, как процессоры Teranex 2D и 3D, поэтому можно немедленно приступить к работе в уже знакомой конфигурации.


Экранные меню

Удобный поиск и изменение настроек

Встроенный ЖК-дисплей обеспечивает быстрый поиск необходимых настроек с помощью удобных меню. Многофункциональные клавиши и ручка управления позволяют выполнять точную регулировку параметров даже во время трансляции массовых мероприятий и в прямом эфире.


Разъемы вещательного качества

Надежные интерфейсы в
соответствии с отраслевыми стандартами

Процессор Teranex Express оснащен двухканальными разъемами SDI, которые поддерживают работу с одноканальным интерфейсом 12G-SDI и с Dual Link 6G-SDI. Поскольку эти разъемы позволяют передавать данные с разной скоростью, они могут переключаться между телевизионными стандартами SD, HD и Ultra HD. Встроенный синхровход дает возможность синхронизировать сигналы, поступающие с камер или из других источников. Кроме того, предусмотрено стандартное гнездо для установки модуля, обеспечивающего передачу видео по оптоволоконному кабелю на расстояние до 45 км.


Питание

Универсальный блок питания

Teranex Express имеет универсальный блок питания по стандарту МЭК для работы в сети напряжением 110/240 В. Это делает процессор идеальным решением для передвижных телевизионных станций и переносных стоек. Остается только подключить Teranex Express к местной сети, после чего напряжение будет выбрано автоматически.


Teranex Express

Качественная конвертация для телекомпаний

Ни одно другое решение не предлагает таких возможностей преобразования, как процессоры Teranex. Новая модель Teranex Express позволяет выполнять безупречную понижающую и повышающую конверсию между форматами SD, HD и Ultra HD. Благодаря этому материал, получаемый в режиме реального времени, практически невозможно отличить от оригинала.

Blackmagic Design Teranex Conversions

Устранение чересстрочности

Запатентованные алгоритмы PixelMotion

Высокие результаты обработки с помощью Teranex достигаются в первую очередь за счет самого точного и качественного устранения чересстрочности. В процессоре используются запатентованные алгоритмы PixelMotion, позволяющие улучшить качество изображения путем сохранения вертикального разрешения.

PixelMotion algorithms - interlace PixelMotion algorithms - de-interlace

Масштабирование изображений

Новые возможности для изменения размера

Бренд Teranex широко известен своими достижениями, и модель Teranex Express выводит качество обработки на еще более высокий уровень. Новые алгоритмы масштабирования, основанные на оптическом увеличении, позволяют сохранить мельчайшие детали предметов. При конвертации между форматами SD, HD и Ultra HD используются обработка с субпиксельной точностью и многовекторные диагональные фильтры, благодаря чему создается безупречное изображение с ровными краями.

Image Scaling Illustration

Элементы управления

Обработка изображения в реальном времени

Teranex Express имеет полный набор элементов управления, при помощи которых можно настраивать яркость, уровень черного, насыщенность и оттенок цвета, значения цветоразности R-Y/B-Y и резкость. Все это позволяет выполнять обработку исходных изображений непосредственно в ходе конвертации.

Proc Amp Controls - Histogram

Пропорции кадра

Интеллектуальное преобразование из 4:3 в 16:9

Teranex Express поддерживает широкий ряд форматов с фиксированными пропорциями кадра, а также заполнение цветом. Благодаря этому можно конвертировать материалы между 4:3 и 16:9 и выполнять другое преобразование в реальном времени.

Встроенный звук

Идеальная синхронизация нескольких каналов

При выполнении любой обработки Teranex Express поддерживает до 16 каналов звука, встроенного в SDI-поток. Процессор позволяет записывать и выводить аудио на другие устройства, сохраняя полную синхронизацию с изображением. Во время конвертации можно изменять уровень звука и устранять рассинхронизацию аудио и видео длительностью до одной секунды. В Teranex Express реализована поддержка Dolby, поэтому в полученном материале звук будет полностью синхронизирован с изображением без дополнительной обработки.

Embedded Audio

Субтитры

Сохранение скрытых данных

Во многих странах вещательные сети обязаны снабжать свои программы скрытыми субтитрами, которые предназначены для людей с нарушением слуха. Teranex Express сохраняет субтитры по отраслевым стандартам 608 и 708, включая их во все SD-, HD- и Ultra HD-материалы, полученные после преобразования.

Subtiles

Тайм-код

Сохранение существующего или создание нового тайм-кода

Процессор поддерживает работу с тайм-кодом ATC/VITC, который всегда сохраняется в полученном после конвертации материале. Кроме того, можно синхронизировать тайм-коды двух устройств или создать новый тайм-код для источников, не позволяющих использовать существующие данные.

Timecode

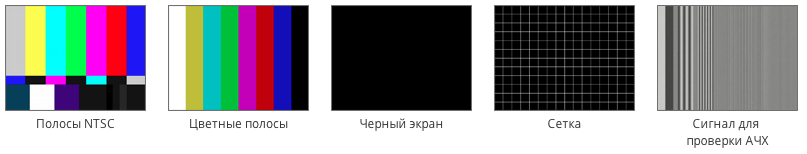

Тестовые сигналы

Полнофункциональный генератор тестовых сигналов

Если необходимо выполнить калибровку или настройку традиционных мониторов, больших светодиодных экранов и цифровых проекторов, встроенный генератор позволит создать такие сигналы, как цветные полосы SMPTE, сетки и испытательные таблицы для определения разрешающей способности. Благодаря этому процессор можно использовать как полнофункциональный генератор тестовых сигналов для любых разновидностей SD, HD и Ultra HD.

Возможности преобразования

178 вариантов повышающей и понижающей конверсии

Conversions table - 178 conversions with Blackmagic Design Teranex Express

Все преобразования совершаются в 10-битном разрешении с цветовой дискретизацией 4:2:2 в цветовом пространстве YUV

Teranex Express

Поддержка последних технологий


Процессор Teranex Express поддерживает самые современные технологии, позволяющие в реальном времени выполнять конвертацию между SD, HD и Ultra HD на самом высоком уровне. Наличие интерфейса 12G-SDI обеспечивает обработку материалов с самым разным разрешением, от SD до новейшего формата Ultra HD 60P. Среди отличительных особенностей модели — оптоволоконный интерфейс для передачи видео на большие расстояния, высококачественная 10-битная обработка изображений, поддержка 16 каналов встроенного звука, субтитров и AFD/WSS. Несмотря на свои широкие функциональные возможности, Teranex Express занимает всего одно место в стойке, что делает его по-настоящему компактным решением для работы в любых условиях.

12G-SDI

Поддержка разрешений вплоть до Ultra HD 60P

Интерфейс 12G-SDI обеспечивает передачу данных со сверхвысокой скоростью 12 Гбит/с, что в восемь раз быстрее по сравнению с традиционным соединением HD-SDI. Как и 6G-SDI, интерфейс 12G-SDI совместим с любым SD-, HD- и Ultra HD-оборудованием. Для вывода видео в разрешении Ultra HD достаточно одного кабеля. Благодаря увеличенной полосе пропускания 12G-SDI будет поддерживать даже самые последние форматы с высокой частотой кадров, такие как Ultra HD 60P.


Оптоволоконный интерфейс

Передача видеосигнала на большие расстояния без потери качества

Традиционные медные кабели занимают много места и дорого стоят, при этом они могут передавать сигнал не более чем на 90 метров. Оптоволоконные кабели доступны по цене, а расстояние передачи без потери качества достигает 45 км. При работе в большой студии или на съемках в мобильных условиях камеры и Teranex Express можно соединить при помощи оптоволоконного кабеля. Максимальное расстояние передачи сигнала зависит от используемого разрешения.

  • Стандартное разрешение = 45 км
  • Высокое разрешение (720p, 1080i, 1080p) = 25 км
  • Ultra HD = 12 км

10-битное качество

Высокоточная обработка изображений

Самое высокое качество конвертации можно обеспечить только в том случае, если масштабирование изображений, цветокоррекция, композитинг и другие виды обработки выполняются с 10-битной точностью. Если использовать 8-битную точность, при визуализации или изменении изображений возможно уменьшение тоновых градаций и появление других нежелательных артефактов. При 10-битной точности цветовое разрешение повышается в четыре раза, поэтому полученный материал отличается заметно более высоким качеством.




Скрытые субтитры

Во многих странах распространители традиционных телевизионных программ, а в последнее время и Интернет-контента, обязаны использовать скрытые субтитры. Обычно субтитры сохраняются как дополнительные данные, встроенные в SDI-поток. Teranex Express распознает различные виды скрытых данных в видеопотоках SD и HD, выполняя их сохранение и преобразование в соответствии с форматом CEA-608 или CEA-708 для включения в видеоматериал.

Встроенный звук

SDI-сигналы могут содержать до 16 моноканалов (или восемь пар стереоканалов) 24-битного звука с частотой 48 кГц. Передача таких сигналов со встроенной аудиодорожкой осуществляется по обычному коаксиальному медному кабелю или с помощью оптоволокна. Таким образом, для работы с видео и полностью синхронизированным звуковым сопровождением требуется всего одно соединение.

AFD/WSS

Active Format Distribution (AFD) и Widescreen Signaling (WSS) представляют собой стандартный набор кодов, содержащих информацию о пропорциях кадра и других параметрах изображения. Коды AFD используются при создании WSS и предназначены для передачи данных о том, как лучше отобразить получаемое изображение на экране. Во время обработки видео Teranex Express сохраняет всю подобную информацию, поэтому при воспроизведении необходимые пропорции кадра будут выбраны автоматически.

Краткое описание

Teranex Express — первый в мире процессор для повышающей и понижающей конверсии SD-, HD- и Ultra HD-материалов в реальном времени. Использование современных запатентованных алгоритмов обеспечивает самое высокое качество обработки, которое по достоинству оценили ведущие телекомпании и киностудии во всем мире. Teranex Express позволяет с 10-битной точностью выполнять 178 вариантов повышающей и понижающей конверсии между форматами SD, HD и Ultra HD. Реализована поддержка встроенного звука, скрытых субтитров, тайм-кода и других параметров.

Разъемы

Видеовход SDI

Один 10-битный (ВХОД A) — с возможностью переключения между SD, HD, 2K, 3 Гбит/с HD, 6 Гбит/с и 12 Гбит/с UHD
Один 10-битный (ВХОД B) — с возможностью переключения между SD, HD, 2K, 3 Гбит/с HD и 6 Гбит/с UHD. Можно использовать как двухканальный вход для 4:2:2 3G или 6G UHD

Сквозной интерфейс для SDI-видео

Один 10-битный (сквозной ВХОД A) — с повторной синхронизацией и возможностью переключения между SD, HD, 2K, 3 Гбит/с HD, 6 Гбит/с и 12 Гбит/с UHD
Один 10-битный (сквозной ВХОД B) — с повторной синхронизацией и возможностью переключения между SD, HD, 2K, 3 Гбит/с HD и 6 Гбит/с UHD

Видеовыход SDI

Один 10-битный (ВЫХОД A) — с возможностью переключения между SD, HD, 2K, 3 Гбит/с HD, 6 Гбит/с и 12 Гбит/с UHD
Один 10-битный (ВЫХОД B) — с возможностью переключения между SD, HD, 2K, 3 Гбит/с HD и 6 Гбит/с UHD. Можно использовать как двухканальный выход для 4:2:2 3G или 6G UHD

Ввод звука через SDI

16 каналов, встроенных в сигналы SD, HD, 2K и Ultra HD

Вывод звука через SDI

16 каналов, встроенных в сигналы SD, HD, 2K и Ultra HD

Встроенная поддержка Dolby

Поддержка Dolby® E/AC-3 с сохранением частоты кадров

Скорость передачи данных

Разъемы SDI позволяют переключаться между SD, HD и Ultra HD. Поддерживаются 270 Мбит/с SD-SDI; 1,5 Гбит/с HD-SDI и 2K SDI; 3 Гбит/с HD, 6 и 12 Гбит/с UltraHD.

Синхровход

Blackburst для SD или TriSync для HD

Подключение к компьютеру

Порт USB 2.0 (mini B) для настройки и обновления программного обеспечения

Интерфейс процессора

Клавиши с подсветкой, светодиодные индикаторы состояния и ЖК-дисплей с удобным меню

СТАНДАРТЫ ВИДЕО

Форматы SD

625/25 PAL, 525/29.97 NTSC

Форматы HD

720p50, 720p59.94, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080i50, 1080p50, 1080i59.94 и 1080p59.94

Форматы 2K

2048×1080PsF23.98/p23.98/PsF24/ p24/PsF25/p25/PsF29.97/p29.97

Форматы 4K

3840×2160p23.98/24/25/29.97/
50/59.94

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M

Поддержка метаданных SDI

Поддержка VITC/ATC, SMPTE 12M. Поддержка индексирования видео, включая WSS, RP186 and AFD, SMPTE 2016. Поддержка скрытых субтитров при преобразовании между стандартами 608 и 708, SMPTE 334M.

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрешение 24 бит)

Цветовая субдискретизация

4:2:2 SDI

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709

Форматы SDI

С возможностью переключения между 525 NTSC, 625 PAL, 720HD, 1080HD, 2K 2048×1080 и 4K 3840×2160

ОБРАБОТКА СИГНАЛОВ

Преобразование пропорций кадра

Преобразование фиксированных пропорций кадра в реальном времени

Обработка видео в режиме реального времени

Включает цветокоррекцию и управление параметрами

Преобразование форматов

Понижающая, повышающая и перекрестная конверсия в реальном времени

Преобразование цветового пространства

Аппаратное в режиме реального времени

Программное обеспечение

Программное управление

В комплект поставки входит программная утилита для изменения настроек (Windows 7 и Mac OS X)

Обновление программного обеспечения

Автоматическое обновление при подключении через порт USB 2.0

ОПЕРАЦИОННЫЕ СИСТЕМЫ

Mac OS X 10.7 Lion или более поздняя версия; Mac OS X 10.8 Mountain Lion или более поздняя версия

Windows 7 или Windows 8

ПИТАНИЕ

Блок питания

Один встроенный универсальный блок питания переменного тока с гнездом IEC C14, 100-240 В, 50-60 Гц

ФИЗИЧЕСКИЕ РАЗМЕРЫ


УСЛОВИЯ ЭКСПЛУАТАЦИИ

Рабочая температура

От 5° до 40° C

Температура хранения

От -20° до 45° C

Относительная влажность

От 0% до 90% (без конденсации)

Комплект поставки

Teranex Express
